Vòng bi QJ 1276 N2MA

Ưu điểm vòng bi tiếp xúc góc:

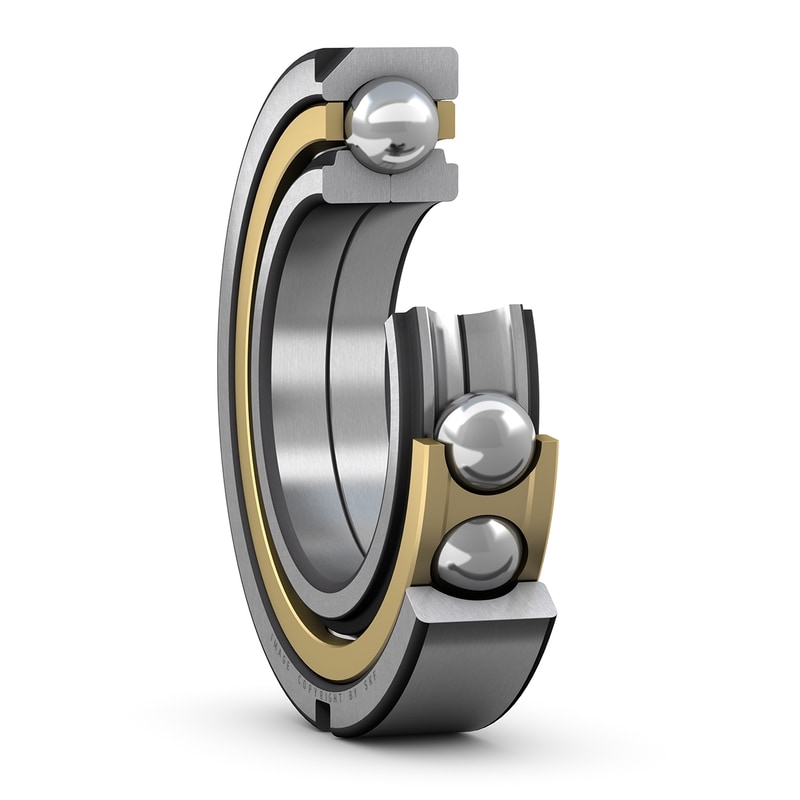

Vòng bi QJ 1276 N2MA là vòng bi tiếp xúc góc 4 điểm có các rãnh lăn trên vòng trong và vòng ngoài lệch nhau theo phương dọc trục.
Đó là thiết kế để ổ bi chịu được tải hỗn hợp, tức là tải hướng kính và tải dọc trục tác động cùng lúc.
Khả năng chịu tải dọc trục của ổ bi tiếp xúc góc tăng theo độ lớn của góc tiếp xúc.
Góc tiếp xúc được định nghĩa là góc tạo bởi đường nối hai điểm tiếp xúc của con lăn và rãnh lăn theo tiết diện hướng kính mà lực được truyền từ rãnh lăn này sang rãnh lăn kia, và đường thẳng góc với trục ổ bi

Ổ bi tiếp xúc bốn điểm: là ổ bi tiếp xúc góc một dãy với rãnh lăn được thiết kế để chịu tải dọc trục cả hai phía. Đối với tải dọc trục cho sẵn, ổ bi có thể chịu một lượng tải hướng kính giới hạn. Các ổ bi này chiếm một khoảng không gian dọc trục ít hơn ổ bi hai dãy. Vòng trong tách rời. Cho ổ bi khả năng có nhiều viên bi hơn để có thể chịu tải trọng cao hơn. Ổ bi có thể tách rời được, tức là vòng ngoài cùng với cụm con lăn và vòng cách có thể được lắp riêng so với hai nửa vòng trong.
Vai của hai nửa vòng trong của ổ bi tiếp xúc bốn điểm SKF Explorer có phần lõm. Phần lõm này giúp cho dòng chảy của dầu bôi trơn dễ dàng hơn khi lắp cùng với một ổ đũa SKF. Ngoài ra, phần lõm này còn làm cho công tác tháo ổ bi dễ dàng hơn.
Dải sản phẩm tiêu chuẩn của ổ bi tiếp xúc bốn điểm SKF gồm các ổ bi thuộc dãy QJ 2 và QJ 3.

Các loại vòng cách:
