Tìm hiểu về vòng bi tiếp xúc góc SKF

Ưu điểm vòng bi tiếp xúc góc:

Vòng bi tiếp xúc góc có các rãnh lăn trên vòng trong và vòng ngoài lệch nhau theo phương dọc trục.
Đó là thiết kế để vòng bi chịu được tải hỗn hợp, tức là tải hướng kính và tải dọc trục tác động cùng lúc.
Khả năng chịu tải dọc trục của vòng bi bi tiếp xúc góc tăng theo độ lớn của góc tiếp xúc.

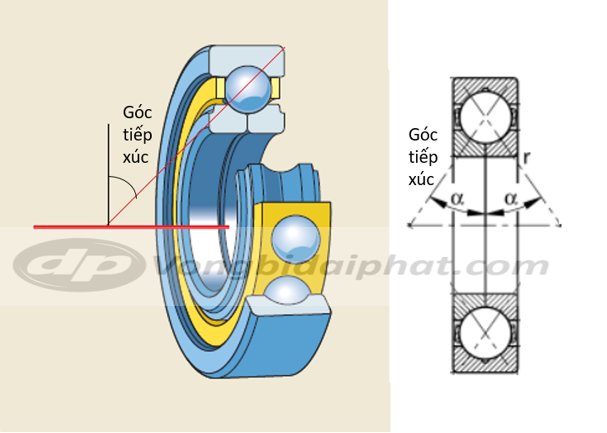

Góc tiếp xúc được định nghĩa là góc tạo bởi đường nối hai điểm tiếp xúc của con lăn và rãnh lăn theo tiết diện hướng kính mà lực được truyền từ rãnh lăn này sang rãnh lăn kia, và đường thẳng góc với trục ổ bi

Các kiểu thiết kế ổ bi tiếp xúc góc:

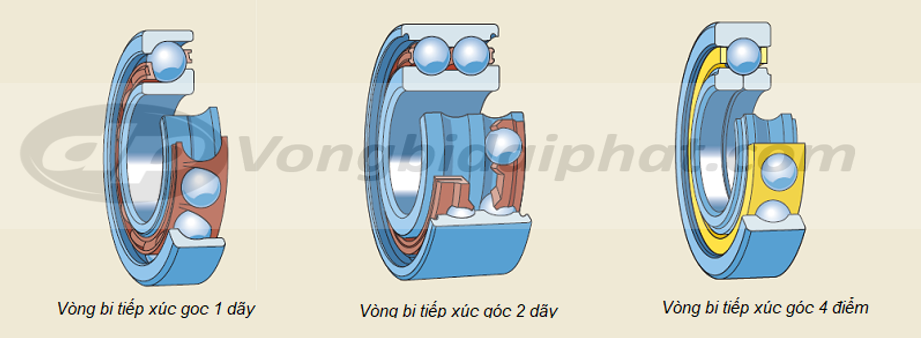

Vòng bi tiếp xúc góc SKF được chế tạo với nhiều thiết kế và kích cỡ khác nhau Các thiết kế được sử dụng nhiều nhất là:
• Vòng bi tiếp xúc góc một dãy
• Vòng bi tiếp xúc góc hai dãy
• Vòng bi tiếp xúc bốn điểm
Vòng bi tiếp xúc góc một dãy: chỉ chịu lực dọc trục một phía. Vòng bi tiếp xúc góc một dãy thông thường được điều chỉnh với một ổ bi thứ hai. Vòng bi thuộc loại không thể tách rời và các vòng trong, ngoài đều có một bên vai cao,
một bên vai thấp. Vai thấp cho khả năng lắp một số lượng lớn viên bi vào ổ bi để có khả  năng chịu được tải trọng tương đối cao.
Vòng bi tiếp xúc góc hai dãy:  Các vòng bi này chịu tải hướng kính cũng như tải dọc trục cả hai phía. Kết cấu này cho độ cứng vững cao và có khả năng chịu mômen uốn.
Dải sản phẩm ổ bi tiếp xúc góc hai dãy SKF gồm ổ bi thuộc các dãy 32 A, 33 A và 33 D.Vòng bi thuộc dãy 52 và 53, theo tiêu chuẩn ABMA không còn được SKF chế tạo và được thay thế bằng các ổ bi thuộc dãy 32 và 33 theo tiêu chuẩn ISO. Ngoại trừ ổ bi cỡ 3200,
Vòng bi tiếp xúc góc bốn điểm: là vòng bi tiếp xúc góc một dãy với rãnh lăn được thiết kế để chịu tải dọc trục cả hai phía. Đối với tải dọc trục cho sẵn, vòng bi có thể chịu một lượng tải hướng kính giới hạn. Các vòng bi này chiếm một khoảng không gian dọc trục ít hơn ổ bi hai dãy. Vòng trong tách rời. Cho vòng bi khả năng có nhiều viên bi hơn để có thể chịu tải trọng cao hơn. Vòng bi có thể tách rời được, tức là vòng ngoài cùng với cụm con lăn và vòng cách có thể được lắp riêng so với hai nửa vòng trong.
Vai của hai nửa vòng trong của vòng bi tiếp xúc bốn điểm SKF Explorer có phần lõm. Phần lõm này giúp cho dòng chảy của dầu bôi trơn dễ dàng hơn khi lắp cùng với một ổ đũa SKF. Ngoài ra, phần lõm này còn làm cho công tác tháo ổ bi dễ dàng hơn.
Dải sản phẩm tiêu chuẩn của vòng bi tiếp xúc bốn điểm SKF gồm các ổ bi thuộc dãy QJ 2 và QJ 3.

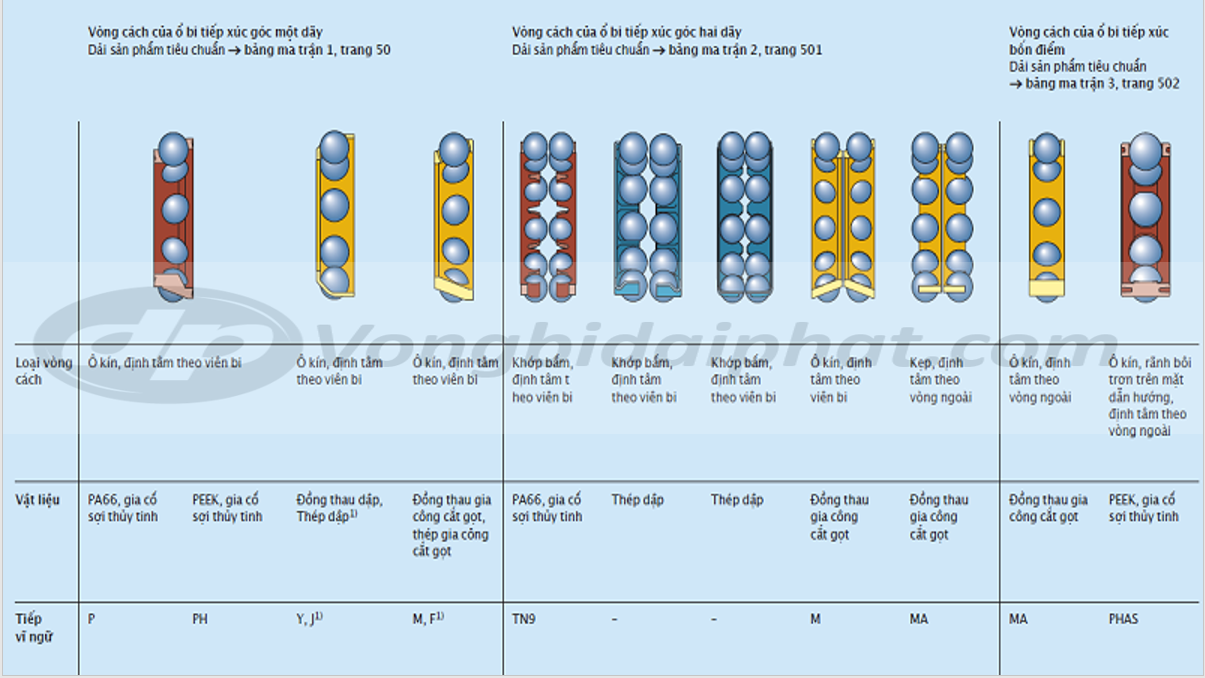

Các loại vòng cách:

Quý vị có thể tìm hiểu chi tiết thêm về vòng bi tiếp xúc góc tại đây
