Tìm hiểu về gối đỡ 2 nửa SKF

Nhiệm vụ của gối đỡ 2 nửa SKF:

• Bảo vệ ổ trục và chất bôi trơn khỏi chất gây ô nhiễm
• Tối đa hóa hiệu suất và tuổi thọ của vòng bi.
• Chứa chất bôi trơn và chứa các bộ phận của hệ thống bôi trơn.
• Cung cấp các phần của hệ thống giám sát quá trình hoạt động
• Bệ đỡ cho vòng bi và hỗ trợ chuyển đổi trạng thái hoạt động giữa tải trọng tĩnh và tải trọng động.

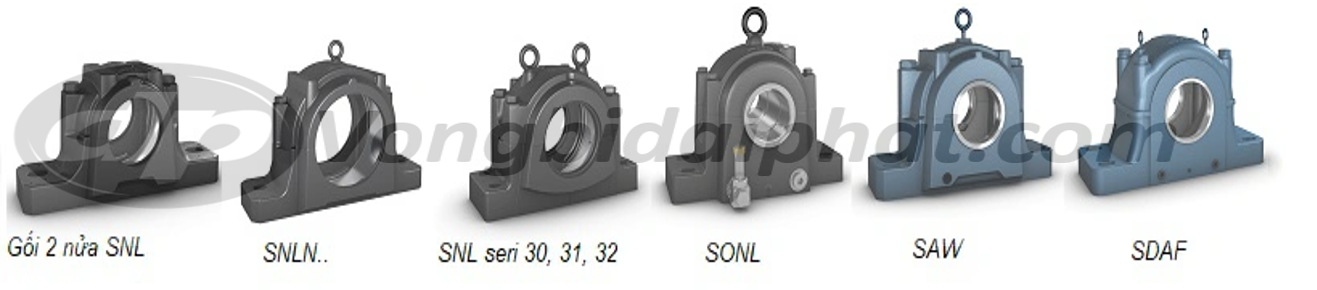

Các kiểu thiết kế gối 2 nửa SKF:

Gối 2 nửa SNL: Bộ gối SNL của SKF là loại phổ biến nhất trên thị trường là lựa chọn số 1 cho chất lượng và kinh tế. Vở gối giảm chấn cho phép vòng bi họat động với tuổi thọ lâu nhất và ít bảo trì nhất. Bộ gối SNL được thiết kế nhiều biến thể và phớt làm kín khác nhau.
Chất bôi trơn dùng cho Gối SNL là mỡ bôi trơn.
Vật liệu chế tạo gồm gang xám và gang cầu.
Kiểu lắp đặt gồm loại có 2 bu lông (SNL) và loại 4 bu lông (FSNL).

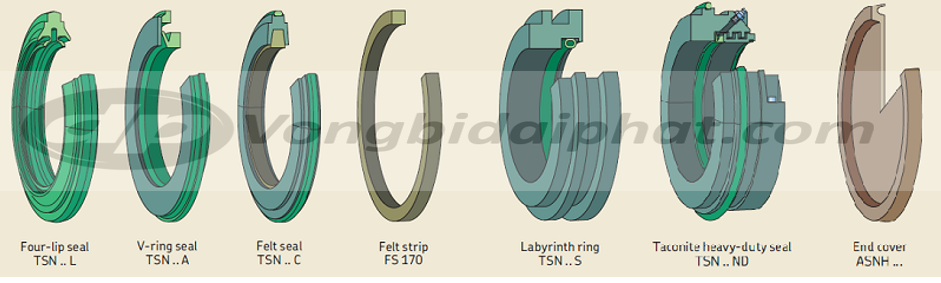

các kiểu làm kín:

• Phớt tiếp xúc 4 điểm (TSN .. L)
• Phớt chữ V (TSN .. A)
• phớt nỉ (TSN .. C) hoặc dải nỉ (FS 170)
• Phớt làm kín khuất khúc (TSN..S)
• Phớt làm kín với tải cao (TSN .. ND)
• Kiểu nắp bịt (ASNH ..)

Gối 2 nửa SONL
Vỏ gối được chia làm 2 phần và được bắt chặt với nhau bằng 4 bu lông.
Vỏ gối bao gồm một số thiết kế với các tính năng làm cho chúng phù hợp với dầu bôi trơn để đạt được tốc độ cao hơn.. Gối đỡ có thiết kế rắn chắc, tối đa hóa khả năng của chất bôi trơn và kéo dài tuổi thọ vòng bi.
Chất bôi trơn dùng cho Gối SONL là dầu bôi trơn.
Vật liệu chế tạo gồm gang xám và gang cầu.
Kiểu lắp đặt loại 4 bu lông.
Thiết kế cơ bản:


Giải pháp làm kín:
có 2 kiểu làm kín chính bao gồm: kiểu làm kín với trục đi qua gối đỡ và kiểu làm kín tại đầu trục
