Vòng bi cho máy CNC

Vòng bi là một trong những bộ phận quan trọng trong máy CNC, giúp giảm ma sát và đảm bảo chuyển động chính xác của các bộ phận quay. Dưới đây là các loại vòng bi phổ biến được sử dụng trong máy CNC:

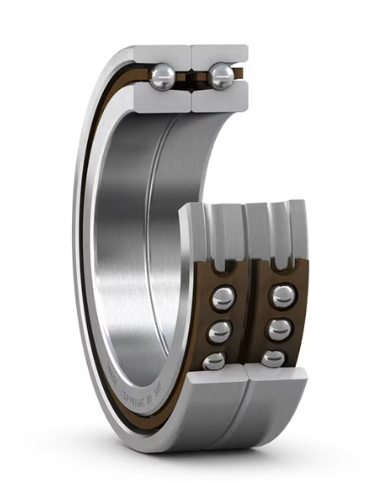

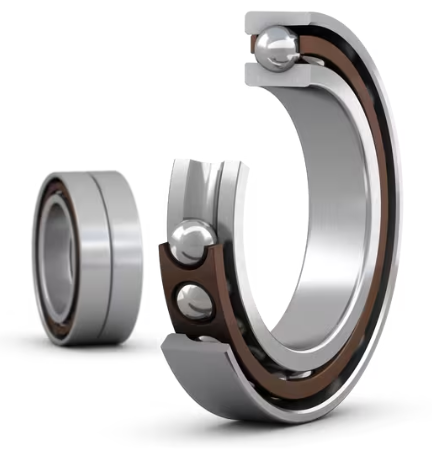

1. Vòng bi tiếp xúc góc (Angular Contact Ball Bearings)

Vòng bi tiếp xúc góc là loại vòng bi đặc biệt quan trọng trong máy CNC, đặc biệt là trong trục chính, giúp đảm bảo độ chính xác và tốc độ quay cao. Chúng có thiết kế giúp chịu tải đồng thời theo cả phương hướng tâm và hướng trục, giúp tăng độ cứng và độ ổn định của hệ thống.

• Chịu tải hướng trục và hướng tâm tốt

• Cần lắp thành cặp để chịu tải hai hướng.

• Được chế tạo với độ chính xác cao (P5,P4, P2 theo tiêu chuẩn ISO).

• Tốc độ quay cao, độ ma sát thấp, độ cứng vững lớn.

• Góc tiếp xúc phổ biến: 15°, 25°, 30°, 40°

• 15° (C): Dùng cho tốc độ cao, tải trục thấp.

• 25° (AC): Cân bằng giữa tốc độ và tải trọng.

• 30° - 40° (B, D): Tải trọng trục cao, tốc độ thấp hơn

• DB (Back-to-Back): Tăng độ cứng, chịu tải dọc trục hai chiều.

• DF (Face-to-Face): Khả năng tự căn chỉnh tốt hơn, chịu tải thấp hơn DB.

• DT (Tandem): Cùng hướng chịu tải trục lớn hơn.c

2. Vòng bi đũa (Cylindrical Roller Bearings)

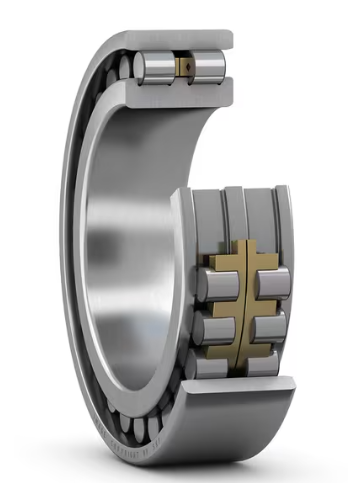

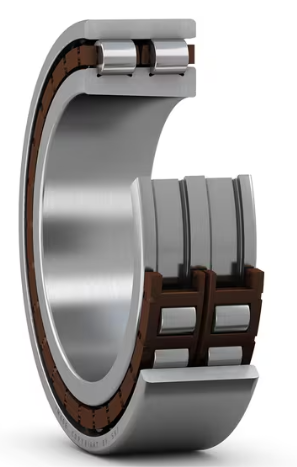

Vòng bi đũa dòng NN (NN Series) là loại vòng bi đũa hai dãy có độ chính xác cao, thường được sử dụng trong trục chính của máy CNC. Nhờ thiết kế hai dãy con lăn, loại vòng bi này có khả năng chịu tải hướng kính rất lớn, giúp trục chính hoạt động ổn định ở tốc độ cao với độ cứng vững tối đa.
​​​

• Gồm hai dãy con lăn hình trụ đặt song song, giúp tăng khả năng chịu tải hướng kính.

•  Vòng trong có gờ, giúp cố định con lăn.

• Vòng ngoài không có gờ (NN30xx) hoặc có gờ cả hai bên (NNU49xx).

• Lồng bi có thể làm bằng thép, đồng hoặc polyamide, tùy theo tốc độ hoạt động.

• Đặc điểm chính:
  Chịu tải hướng kính lớn: Phù hợp cho trục chính máy CNC yêu cầu độ cứng vững cao.
  Giảm độ rung và sai số quay: Hỗ trợ gia công chính xác hơn.
  Không chịu tải dọc trục: Cần kết hợp với vòng bi tiếp xúc góc để hỗ trợ tải dọc trục.
  Tốc độ quay cao: Khi sử dụng với mỡ hoặc dầu bôi trơn thích hợp

• Phân loại vòng bi NN cho máy CNC

  🔹 NN30xx (NN3000 series)

• Vòng ngoài không có gờ, cho phép di chuyển dọc trục nhẹ.

• Dùng cho trục chính tốc độ cao, yêu cầu độ cứng vững cao.

• Kết hợp với vòng bi tiếp xúc góc để hỗ trợ tải dọc trục.

• Vòng ngoài có gờ 2 bên, cố định chắc chắn hơn.

• Dùng cho trục chính yêu cầu chịu tải cao hơn so với NN30xx.

• 🔹 NN30xx-K và NNU49xx-K

• Phiên bản có lỗ côn (K) giúp điều chỉnh độ rơ trục và lắp ghép dễ dàng hơn.

• Phù hợp với trục chính CNC có yêu cầu căn chỉnh độ chính xác cao.

• 🔹 NNU49xx (NNU4900 series)

3. Lưu ý khi lắp ráp vòng bi NN trong máy CNC

Kết hợp với vòng bi tiếp xúc góc: Vì NN chỉ chịu tải hướng kính, cần thêm vòng bi tiếp xúc góc (thường là P4, P2) để chịu tải dọc trục.
Bôi trơn đúng cách: Sử dụng mỡ bôi trơn tốc độ cao hoặc hệ thống bôi trơn bằng dầu để giảm ma sát và tăng tuổi thọ.
Kiểm tra độ rơ trục (Preload): Đối với loại có lỗ côn (NN30xx-K), cần điều chỉnh preload để tối ưu độ chính xác.
Lắp đặt chính xác: Sử dụng phương pháp gia nhiệt hoặc ép chuyên dụng để tránh hư hỏng vòng bi.
