Ưu điểm và cấu tạo của vòng bi Kim FAG

Ưu điểm của vòng bi kim:

Vòng bi kim FAG  là ổ lăn có các con lăn trụ đường kính nhỏ so với chiều dài, các ổ lăn này đặc biệt phù hợp với các kết cấu có khoảng không gian hướng kính giới hạn.

Đặc điểm của vòng bi kim FAG:

• Chịu tải trọng  hướng tâm từ cao đến rất cao.
• Cho phép hoạt động ở tốc độ cao.
• Rất thích hợp để sử dụng làm ổ trục không định vị (chúng cho phép sự dịch chuyển của trục so với vỏ trục).
• Có nhiều thiết kế với nhiều kiểu dáng và kích cỡ khác nhau.
• Bố trí ổ trục đặc biệt nhỏ gọn, tiết kiệm chi phí và kinh tế.

Các thiết kế ổ kim cơ bản:

• Vòng bi kim gồm các con lăn kim và vòng cách (không có ca ngoài và ca trong)
• Vòng bi kim vỏ dập
• Vòng bi kim có ca ngoài được gia công cắt gọt, có hoặc không có ca trong,
• Vòng bi kim tự lựa
• Vòng bi kim kết hợp

Vòng bi kim gồm các con lăn và vòng cách:  Vòng bi có chiều cao tiết diện xuyên tâm rất nhỏ. Các con lăn kim được dẫn hướng song song với trục. Do không có vòng trong và vòng ngoài nên chiều cao tiết diện xuyên tâm của các ổ lăn chỉ tương đương với đường kính của các trục lăn kim. Do đó, các cụm ống lăn và lồng kim đặc biệt thích hợp cho các ứng dụng chỉ yêu cầu một đường bao thiết kế xuyên tâm rất nhỏ. Phần lớn các ổ trục có thiết kế một dãy.

Thiết kế cơ bản của cụm con lăn kim có vòng cách thiết kế một dãy  được ký hiệu  K  và hai dãy con lăn (ký hiệu tiếp vĩ ngữ ZW). Chúng có các đặc tính sau:

Vòng bi kim vỏ dập được thiết kế có vòng ngoài với thành mỏng và được sản xuất bằng phương pháp tạo hình (thép dập)

Do vòng ngoài có thành mỏng và không có vòng trong nên các vòng bi này có chiều cao mặt cắt ngang rất thấp và khả năng chịu tải cao. Do đó, chúng đặc biệt thích hợp cho các ứng dụng có thiết kế bao viền hướng tâm rất nhỏ. Phần lớn các vòng bi vỏ dập có thiết kế một dãy và không có lỗ bôi trơn.
FAG cung cấp một dải sản phẩm ổ kim vỏ dập đa dạng:
• Vòng bi kim vỏ dập loại hở hai đầu, ký hiệu HK..
• Vòng bi kim vỏ dập loại một đầu kín, kí hiệu BK..
• Vòng bi kim vỏ dập loại không có vòng cách, hở hai đầu, kí hiệu HN..

Vòng bi kim có vòng ngoài được gia công cắt gọt, có hoặc không có vòng trong : Vòng ngoài và con lăn kim và cụm lồng tạo thành một bộ phận tự giữ lại. Con lăn kim và cụm lồng được dẫn hướng bởi các gờ chặn trên vòng ngoài. Vòng ngoài có rãnh bôi trơn và ít nhất một lỗ bôi trơn.

Không có lỗ bôi trơn với NK có Fw ≦ 10 mm và NKI với Fw ≦ 7 mm.
Các ổ trục chủ yếu có thiết kế hàng đơn, loại RNA69 có thiết kế hàng kép khi đường kính ngoài Fw ≥ 40 mm

1) Các thiết kế có gờ chặn trên vòng ngoài và không có vòng trong

 NK, NKS, RNA48, RNA49, RNA69 (hàng đơn)
RNA69 ..- ZW (hàng kép)

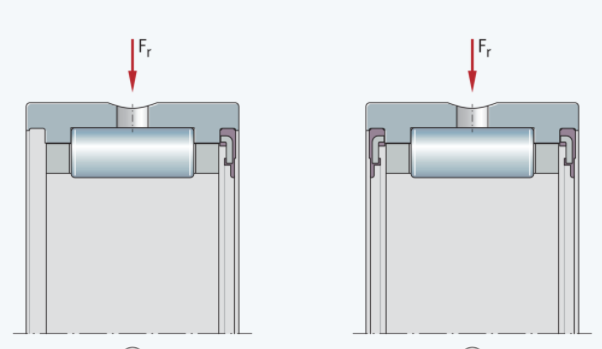

RNA49 ..- RSR, RNA49 ..- 2RSR

2) Các thiết kế có gờ chặn trên vòng ngoài và không có vòng trong:

NKI, NKIS, NA48, NA49, NA69 (hàng đơn)
NA69 ..- ZW (hàng đôi)

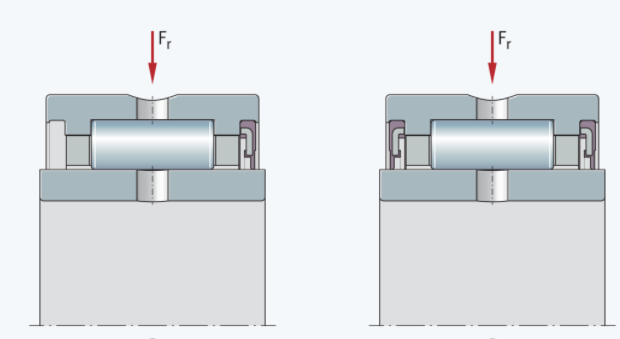

NA49 ..- RSR, NA49 ..- 2RSR (phớt làm kín một hoặc cả hai mặt)

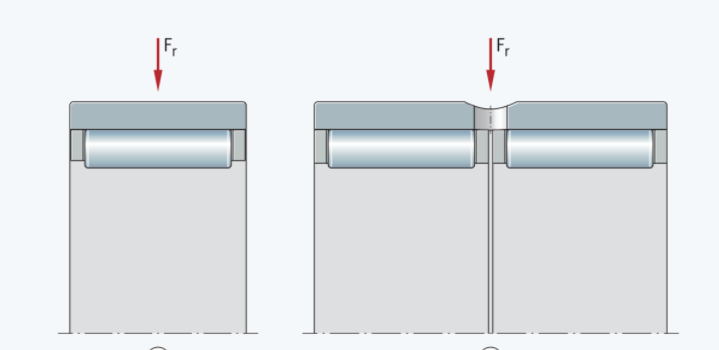

3) Các thiết kế không có gờ chặn trên vòng ngoài và không có vòng trong

RNAO (hàng đơn)                                                              RNAO..-ZW-ASR1 hàng kép)

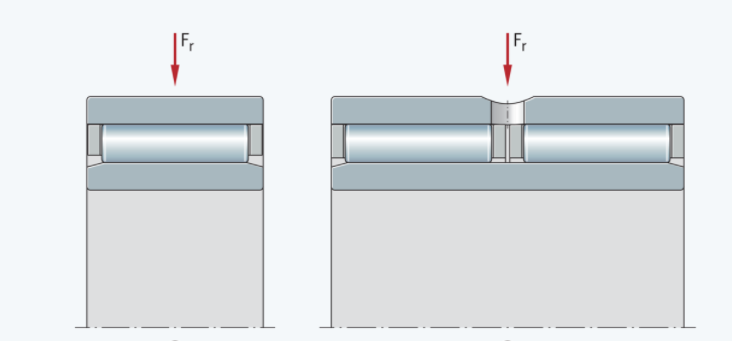

4) Các thiết kế không có gờ chặn trên vòng ngoài và có vòng trong

NAO (hàng đơn)                                                                         NAO..-ZW-ASR1(hàng kép)

Các loại vòng cách của vòng bi kim:

Vòng cách của vòng bi kim FAG chủ yếu được làm từ 2 loại vật liệu chính sau:

• Thếp tấm
• Nhựa PA66 có gia cường bằng sợi thủy tinh ( có vị ngữ là TV).
