Ưu điểm và cấu tạo của vòng bi cầu rãnh sâu FAG

Vòng bi cầu rãnh sâu là vòng bi đặc biệt linh hoạt, mạnh mẽ trong vận hành, dễ bảo trì và rất kinh tế. Chúng có thiết kế  đơn giản, không tách rời được,phù hợp với tốc độ cao và rất cao, bền bỉ và ít cần bảo dưỡng. Do là loại vòng bi được sử dụng rộng rãi nhất, vòng bi đỡ được FAG chế tạo với nhiều kiểu thiết kế, biến thể và kích cỡ khác nhau

Vòng bi rãnh sâu Thế hệ C của FAG
✎ Thiết kế được tối ưu hóa đặc biệt tương ứng với cấu trúc của chúng
■ Chạy êm hơn đáng kể
■ Làm kín hiệu quả hơn
■ Giảm thêm mômen ma sát vốn đã rất thấp.
■ tuổi thọ dầu mỡ hoạt động lâu hơn
■ tốc độ cao hơn có thể
■ tuổi thọ vòng bi hoạt động lâu hơn
■ giảm tiêu thụ năng lượng
■ chi phí năng lượng thấp hơn
■ chi phí tổng thể của vị trí ổ trục thấp hơn.
■ sinh nhiệt thấp hơn

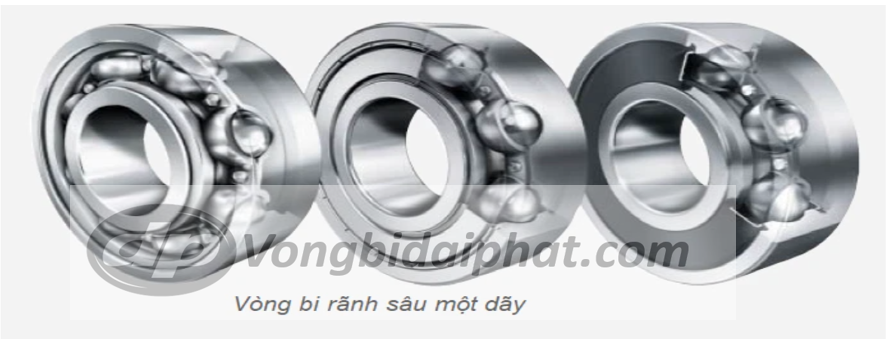

Vòng bi cầu rãnh sâu một dãy: Các rãnh này có đường kính gần bằng đường kinh viên bi, cho vòng bi khả năng chịu tải hướng kính và tải dọc trục ở cả hai phía.. Vòng bi đỡ một dãy được chế tạo với loại không nắp che  hoặc có nắp che (nắp chắn bụi thép hoặc phớt làm kín cao su). Vòng cách được chế tạo từ thép, đồng thau hoặc nhựa polyamide PA66

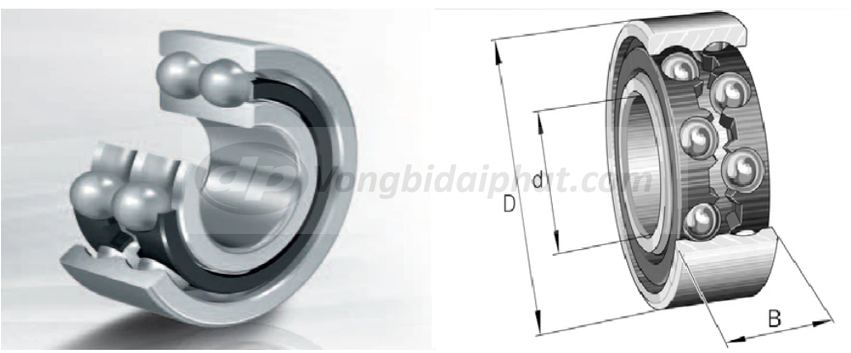

Vòng bi cầu rãnh sâu hai dãy: Vòng bi cầu rãnh sâu hai dãy FAG có thiết kế tương tự ổ bi đỡ một dãy. Rãnh lăn sâu, có đường kính gần bằng đường kinh viên bi, cho ổ bi khả năng chịu tải hướng kính và tải
dọc trục ở cả hai phía.Ổ bi đỡ hai dãy rất phù hợp với các ứng dụng mà khả năng chịu tải của ổ bi đỡ một dãy không đáp ứng nổi. Với cùng kích thước đường kính lỗ và đường kính ngoài, ổ bi đỡ hai dãy có bề dày hơi rộng hơn ổ bi đỡ một dãy trong dãy kích thước 62 và 63, nhưng có khả năng chịu tải cao hơn đáng kể. Vòng bi đỡ hai dãy chỉ được chế tạo với loại không nắp che

Các loại vòng cách (dậu) của vòng bi cầu rãnh sâu
Tùy theo thiết kế, dãy và kích cỡ,vòng bi cầu rãnh sâu được chế tạo với các loại vòng cách khác nhau. Loại vòng cách thế hệ C làm bằng thép tấm có đinh tán, không có ký hiệu tiếp vĩ ngữ. Các chất bôi trơn thường được dùng cho ổ lăn không ảnh hưởng đến tính chất của vòng cách. Tuy nhiên, một vài loại dầu và mỡ bôi trơn tổng hợp với dầu gốc tổng hợp và các chất bôi trơn có chứa phụ gia EP, khi sử dụng ở nhiệt độ cao, có thể có ảnh hưởng không tốt đối với loại vòng cách polyamide.

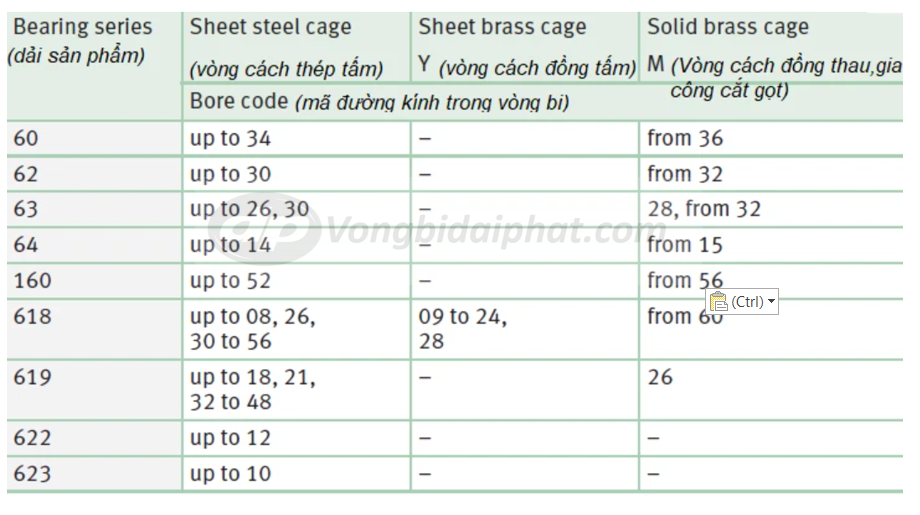

Dưới đây là bảng dải sản phẩm với các thiết kế vòng cách:

Các giải pháp làm kín

Vòng bi cầu rãnh sâu có nhiều kiểu làm kín khác nhau, mỗi kiểu làm kín có những đặc tính riêng (xem bảng dưới).Các giả pháp làm kín mang đến hiệu quả:

• Ngăn chặn độ ẩm và chất gây ô nhiễm xâm nhập vào ổ trục
• Ngăn chặn sự chảy ra của chất bôi trơn từ ổ trục.

Các phớt làm kín bao gồm 2 loại chính:là phớt tiếp xúc và phớt không tiếp xúc

Phớt không tiếp xúc không trải qua quá trình mài mòn và do đó có tuổi thọ hoạt động không giới hạn. Rãnh sâu ổ bi có phớt không tiếp xúc ở một hoặc cả hai bên có hậu tố RZ và 2RZ, hoặc BRS và 2BRS; Z và 2Z. Các kiểu phớt kí hiệu RZ,2RZ,BRS,2BRS  là vòng đệm làm kín bằng cao su với cốt thép tấm, nằm an toàn ở vòng ngoài và tạo thành một khe hẹp, không tiếp xúc khe hở làm kín so với bề mặt của vòng trong của vòng bi.

Phớt tiếp xúc gồm các kí hiệu RSR,HRS  là 1 vòng đệm cao su đàn hồi với một tấm thép gia cố.Phớt tiếp xúc xuyên tâm với vòng trong. Bịt kín không gian bên trong vòng bi với mooit trường bên ngoài ngặn chặn nước,bụi từ bên ngoài rò lọt vào bên trong vòng bi, và ngăn chặn ko cho mỡ rò gỉ ra bên ngoài. Phớt tiếp xúc do tiếp xúc với vòng trong của vòng bi nên trong quá trình hoạt động chịu sự mài mòn do đó tuổi thộ của phớt giảm dần theo thời gian.

Phạm vi hoạt động của vòng bi: Nhiệt độ hoạt động của vòng bi bị giới hạn bởi:
■ sự ổn định về kích thước của các vòng bạc đạn và các phần tử lăn
■ Vòng cách
■ chất bôi trơn
■ Phớt làm kín

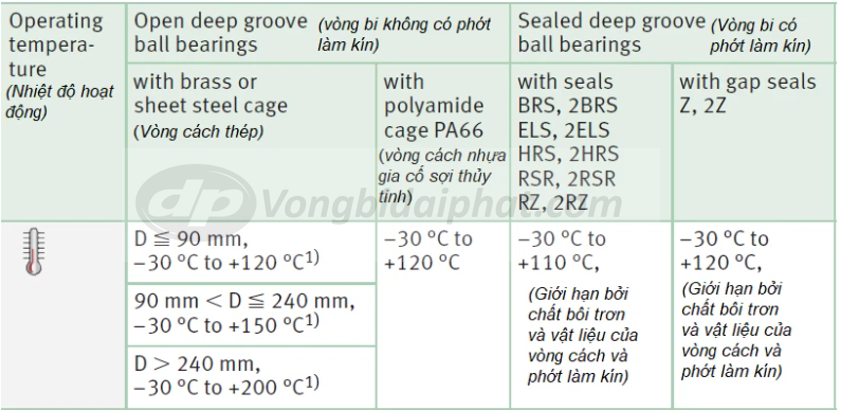

Nhiệt độ hoạt động cho phép theo bảng dưới đây - Nếu nhiệt độ hoạt động nằm ngoài phạm vi nhiệt độ cho phép cần sử dụng các loại vòng bi chịu nhiệt độ cao

.
