Tìm hiểu về vòng bi kim chặn SKF

Các kiểu thiết kế:

Vòng bi kim chặn SKF được lắp vòng cách có thiết kế cứng vững để giữ và dẫn hướng một lượng lớn các con lăn kim. Độ sai biệt kích thước đường kính rất nhỏ của các con lăn trong một cụm con lăn cho khả năng chịu
tải dọc trục và tải va đập lớn.

Mặt đầu các con lăn có biên dạng được cải tiến giúp cải thiện biên dạng tiếp xúc giữa con lăn và mặt lăn. Thiết kế này giúp ngăn ngừa tập trung ứng lực ở mặt đầu các con lăn để nâng cao tuổi thọ làm việc của vòng bi.
Vòng bi kim chặn có độ cứng vững cao dù chỉ chiếm một khoảng không gian dọc trục tối thiểu.

Trong những ứng dụng mà bề mặt của các chi tiết máy kế cận có thể được sử dụng làm mặt lăn, vòng bi kim chặn không choán chỗ nhiều hơn một vòng đệm chặn tiêu chuẩn, SKF cung cấp vòng bi kim chặn với hai kiểu
thiết kế:

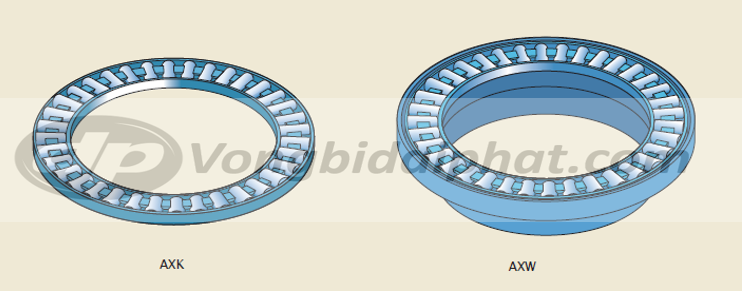

• Cụm con lăn kim chặn và vòng cách, kiểu thiết kế AXK
• Vòng bi kim chặn với mặt bích định tâm, kiểu thiết kế AXW

Cụm con lăn kim chặn và vòng cách SKF trong dãy AXK được sản xuất với các cỡ kích thước đường kính trục từ 4 đến 160 mm. Các cụm này có thể sử dụng kết hợp với các loại vòng đệm trong dãy LS, AS, GS 811 hay WS811  trong những ứng dụng mà bề mặt của các chi tiết máy kế cận không sử dụng được để làm mặt lăn. Các cụm này chỉ chịu tải trọng dọc trục một hướng.

Vòng bi kim chặn hai hướng

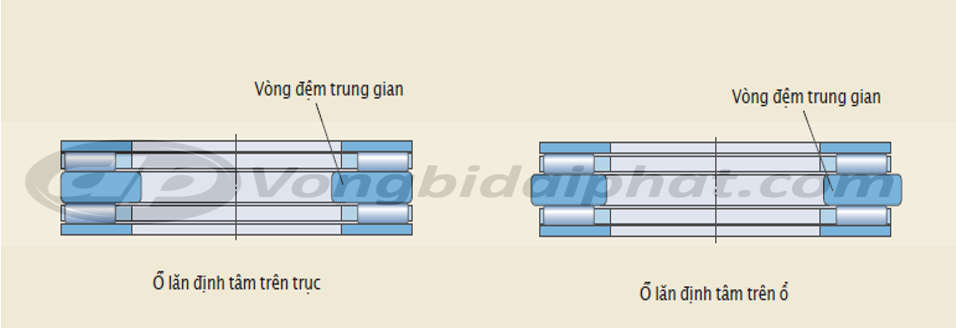

Vòng bi kim chặn hai hướng có thể chịu tải dọc trục ở cả hai hướng. Các vòng bi này được hình thành bằng cách kết hợp hai cụm con lăn kim chặn và vòng cách với hai vòng đệm ổ hay trục với một vòng đệm trung gian. Tùy theo thiết kế, vòng đệm trung gian có thể là loại định tâm theo trục hay theo ổ

Các loại vòng cách:
Tùy theo kiểu thiết kế và cỡ, vòng bi kim chặn SKF được lắp với một trong những loại vòng cách nêu trong bảng dưới đây.

vòng bi theo kiểu thiết kế AXW chỉ được lắp vòng cách thép.
Các chất bôi trơn thường được sử dụng để bôi trơn cho vòng bi không ảnh hưởng đến tính chất của vòng cách. Tuy nhiên, một số dầu tổng hợp, mỡ có dầu gốc gốc tổng hợp và các chất bôi trơn có hàm lượng phụ gia EP cao, khi sử dụng ở nhiệt độ cao có thể gây ra các tác dụng ảnh hưởng đến tính chất của loại vòng cách polyamide.
