Tìm hiểu về vòng bi cầu chặn trục SKF

Thiết kế vòng bi chặn trục:

Vòng bi chặn trục SKF được chế tạo với các loại ổ bi chặn một hướng hoặc hai hướng.
Các vòng bi này được thiết kế để chỉ chịu tải trọng dọc trục và không chịu bất kỳ tải trọng hướng kính nào.

Vòng bi chặn SKF có thể tách rời được, tức là vòng đệm trục, vòng đệm ổ, cụm viên bi và vòng cách có thể được lắp riêng rẽ.
Vòng đệm trục có lỗ trong được mài để có thế lắp chặt. Lỗ trong của vòng đệm ổ được gia công tiện và luôn luôn lớn hơn đường kính lỗ của vòng đệm trục.

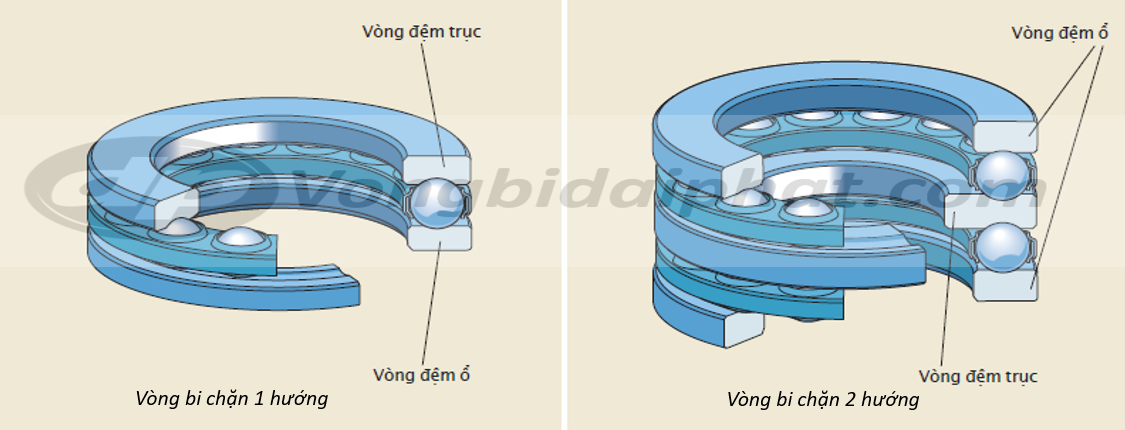

Vòng bi chặn một hướng: Vòng bi chặn một hướng SKF gồm có một vòng đệm trục, một vòng đệm ổ và một cụm viên bi và vòng cách .
Đúng theo tên gọi, vòng bi chặn một hướng chỉ chịu tải dọc trục và định vị trục theo phương dọc trục chỉ ở một hướng.

Vòng bi bi chặn hai hướng: vòng bi chặn hai hướng SKF gồm một vòng đệm trục, hai vòng đệm ổ và hai cụm viên bi và vòng cách.
Các vòng đệm ổ và cụm viên bi và vòng cách của ổ bi chặn hai hướng giống như của vòng bii chặn một hướng.
Vòng bi chặn hai hướng có thể chịu tải dọc trục và định vị trục theo phương dọc trục ở cả hai hướng.

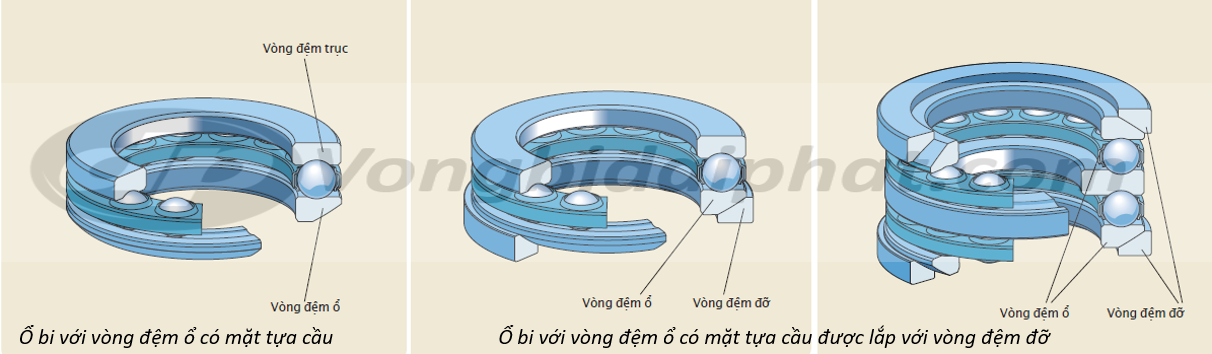

Vòng bi với vòng đệm ổ có mặt tựa cầu:  Để bù trừ độ lệch trục ban đầu giữa trục và gối đỡ, SKF cung cấp vòng bi chặn một và hai hướng với vòng đệm ổ có mặt tựa cầu
Các vòng đệm ổ này có thể lắp với một vòng đệm đỡ mặt cầu  hoặc với một thành phần của thiết bị có bề mặt cầu.
Vòng đệm đỡ mặt cầu phù hợp phải được đặt mua riêng. Tùy theo dãy kích thước, các vòng này có ký hiệu cơ bản là U 2, U 3 hoặc U 4 đi kèm hai chữ số để chỉ kích cỡ (thí dụ vòng đệm đỡ mặt cầu U 320 cho ổ bi chặn 53320).

Các loại vòng cách:


Giới hạn nhiệt độ
Nhiệt độ làm việc cho phép của ổ bi chặn có thể bị giới hạn bởi:
• Độ ổn định kích thước của các vòng đệm và cụm viên bi.
• Vòng cách
• Các vòng đệm đỡ
• Chất bôi trơn

Các vòng đệm,vòng cách và cụm viên bi:  của ổ bi chặn SKF được nhiệt luyện theo một quy trình đặc biệt. Tùy theo kích cỡ, ổ bi có độ ổn định nhiệt lên đến:
• 125 °C (260 °F) đối với các cỡ đường kính lỗ d ≤ 300 mm
• 150 °C (300 °F) đối với các cỡ đường kính lỗ d > 300 mm
